西门子压缩机,体验品牌的价值与力量

西门子空分压缩机发展历史及产品技术特点

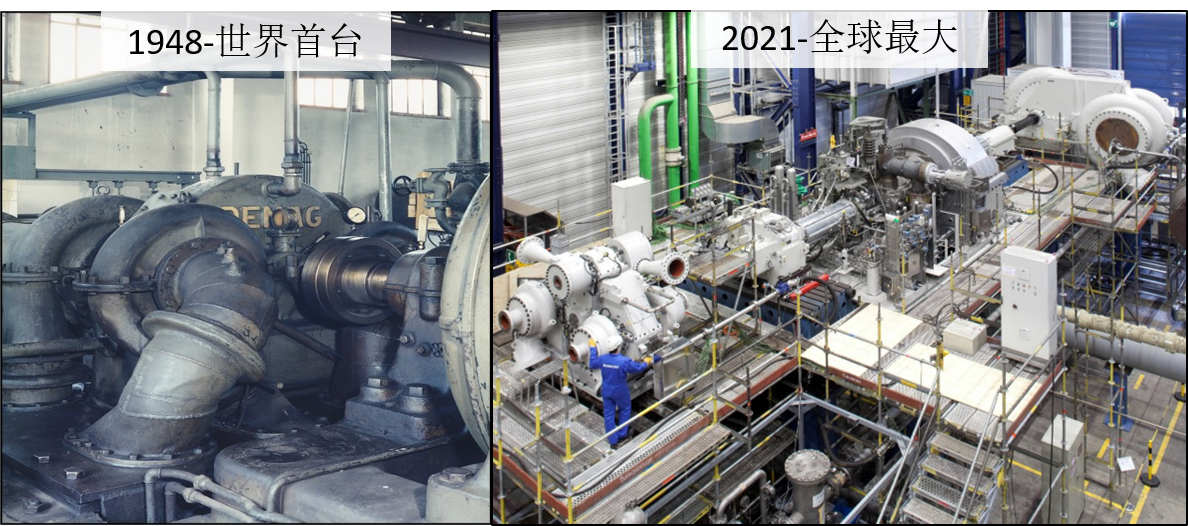

西门子的空分压缩机发展历史,也是西门子引领全球整体齿式压缩机不断创新和发展的历史,从1948年全球第一台空分用整体齿式压缩机的诞生并注册专利,到目前全球最大空分装置汽轮机直驱空压机+增压机联合机组的投入运行,这70多年来,西门子创造了多个世界第一,一直占据着整体齿式压缩机的技术顶端。




西门子空分压缩机的发展历史


1948:  第一台齿式空气压缩机 (VK系列, 拥有专利)。  超过4,000台机器售出,流量超过700,000m3/h

1953:  第一台蒸汽驱动齿式压缩机

1958:  第一台齿轮式氮压机,超过280台机器售出

1971:  制造第一台VK-200型压缩机,VK系列最大的压缩机

1977:  第一台高压齿式压缩机(HVK-series),超过260台机器售出,额定功率可达50MW,排气压力可达80bar

1983:  第一台6级齿式压缩机,超过160台机器售出

1988:  第一台齿式氧压机

1990:  第一台干气密封压缩机,超过50台机器售出

1994:  第一台标准齿式压缩机(CVK系列)制造

1998:  第一台4轴7级齿式压缩机

2005:  重新命名:VK/HVK改名为STC-GV系列

2009:  最大的空气压缩机 STC-GV(200-4): 700,000m3/h 流量, 97MW

2010:   STC-GC流量增加至400,000m3/h 空气量。第一台高压二氧化碳压缩机,排气压力可达160bara

2015:  第一台4轴电驱STV-GV(200)压缩机

2016:  第一台汽轮机直驱STC-GV压缩机

2021:  第一台汽轮机直驱STC-GV-H压缩机

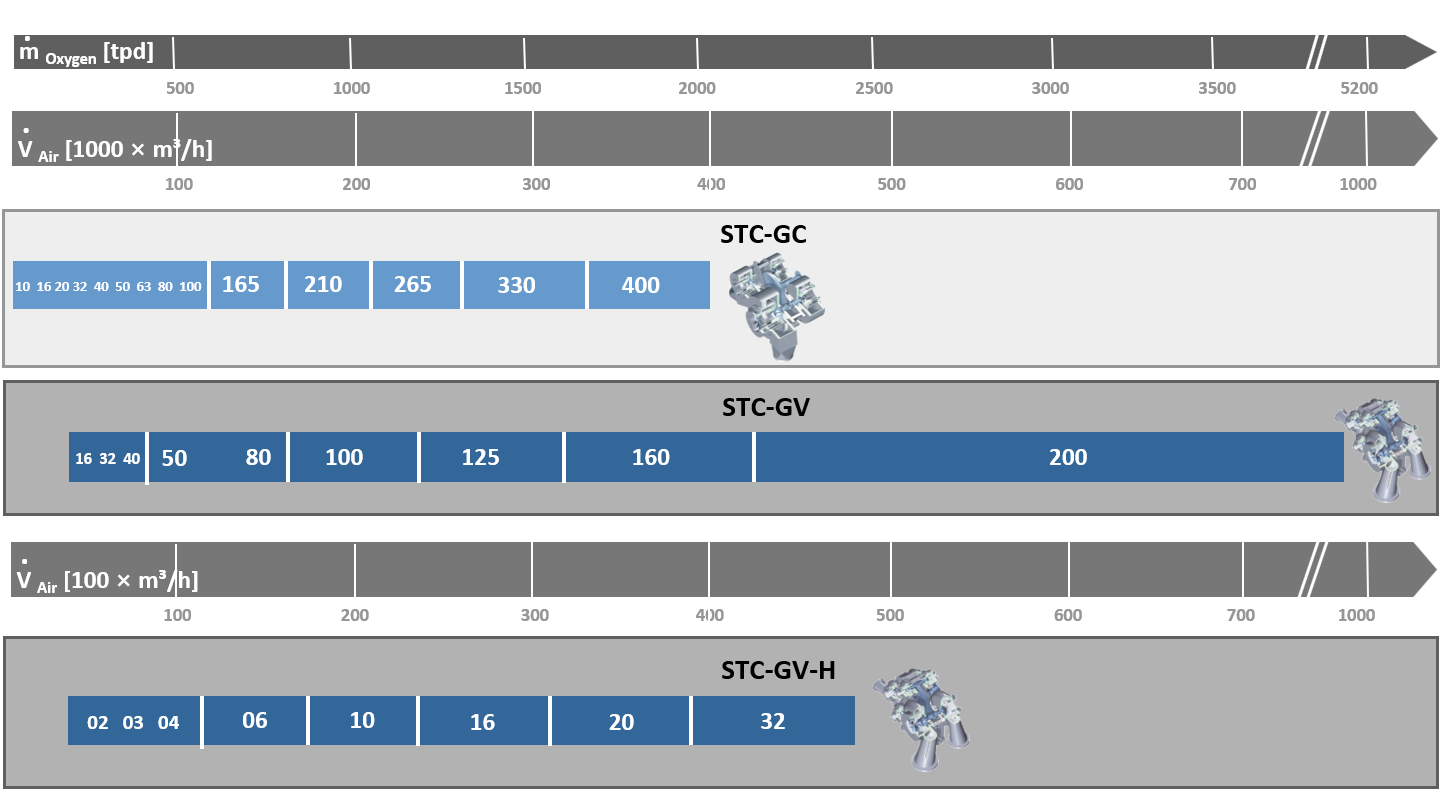

西门子空分压缩机产品线及技术特点




西门子空分压缩机的技术特点

•单级叶轮转速匹配优化,高效可靠

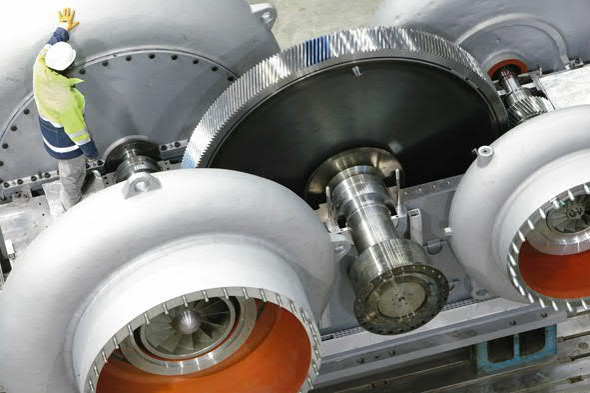

•压缩机每级叶轮和蜗壳可单独拆卸,维修方便

•叶轮使用端面齿连接方式,可确保压缩机在最苛刻的工艺条件下稳定运行

•压缩机主机整体安装,安装时间短

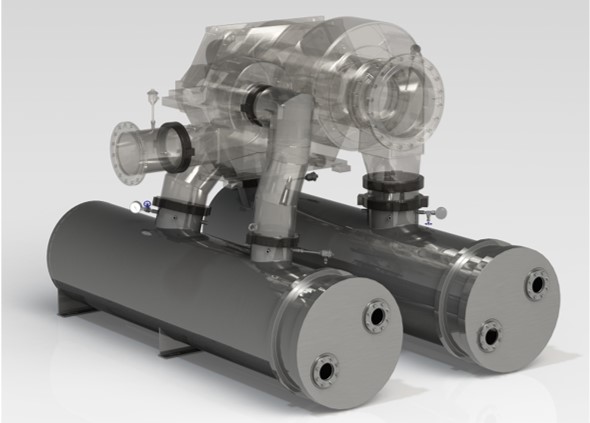

•外置冷却器,除清洗维修方便外,冷却器也可按不同的水质条件适度弹性设计

•压缩机组所需厂房高度底,所需维修的行车吨位小




西门子空分压缩机产品线及技术特点

西门子不仅拥有全球一流的空分压缩机,而且拥有全球绝对第一的驱动蒸汽透平,其驱动空分压缩机用的全新一代SST-600蒸汽透平拥有更高的可靠性、更短的启动时间和更高的效率。

•转子整锻成型

•外置式主汽阀和控制阀

•上下壳体对称,温度分布均匀,启动时间可缩短1/3。

•高压汽轮机带独立控制油站,控制精确

•叶片型式更丰富,进汽流道更优化,气动效率更好。

•整个机组转子动力学及推力系统全面优化,机组运行稳定性提高一个档次。

•同规格汽轮机条件下,汽轮机整机效率相比国产一流产品,效率提高~5%;相比国际一流产品,效率提高1.5~2%。




西门子空分压缩机产品线及技术特点

西门子空分压缩机辅机不仅来自其苛刻的全球合格供应商,其主要辅机设备-气体冷却器和润滑油站的设计,除应符合西门子标准技术要求外,还可按客户要求及现场条件考虑如下弹性设计。


•冷却器换热面积至少按120%设计点热负荷考虑

•气体冷却器常规按接近温度5℃考虑,也可按4℃设计,特殊水质条件下可考虑3℃

•采用最新换热技术,优化换热翅片效率



•油冷却器设计至少按120%的设计热负荷考虑

•采用双联油冷却器,可在线切换

•采用双油过滤器,可在线切换

•采用双油雾分离器,可在线切换

•采用品牌温控阀,采用可在线调节的油压控制阀
